シングルセル ドロップレットジェネレーター DMSCS

2相混合 シングルセル ドロップレットジェネレーター DMSCS NTサイエンス
シングルセル ドロップレットジェネレーター(Single Cell Droplet Generator)DMSCSシリーズは、ハイスループットで細胞、微生物、無細胞系オリゴ修飾ビーズ等のサンプル懸濁液と試薬等を混合すると同時にドロップレット(エマルジョン)へ単離するマイクロ流体装置です。オプションの多様性や装置構成のカスタム対応・拡張性により、様々なシングルセルアプリケーションや研究開発を可能にします。

※シングルセル化に関係なく、各種エマルジョン、マイクロ粒子やハイドロゲルビーズの生成に主眼を置くマイクロ ドロップレットジェネレーターに関しては下記機種をご参照ください。

>> マイクロ ドロップレットジェネレーター DMDGSシリーズ


主な用途

  • ドロップレットPCR・シングルセルRT-PCR
  • 細胞溶解:シングルセルmRNA捕捉、酵素反応
  • 高生産性種スクリーニング
  • 抗体スクリーニング
  • FACS・ソーティング、GMD-FACS
  • シングルセル培養・クローニング
  • ドロップレット培養
  • シングルセルプロテオミクス


多様なサンプルをシングルセル単離
動物細胞、植物細胞、微生物、無細胞系オリゴ修飾ビーズ等の様々なサンプルをハイスループットでドロップレット封入・単離し、個別のマイクロリアクターとして取り扱うことを可能とします。
DMSCS シングルセル 単離 ドロップレットジェネレーター 細胞 微生物 無細胞系


多様なドロップレット(エマルジョン)を生成
W/O・シングルエマルジョン、GMD(ゲルマイクロドロップレット)、W/O/W・ダブルエマルジョン(※)等の様々なタイプのドロップレットを生成することに対応しています。
※ダブルエマルジョン(W/O/W)作製機能はオプションです。
DMSCS シングルセル 単離 ドロップレットジェネレーター w/o GMD w/o/w


DMSCSシリーズの特徴

  • 高速性:生成速度~60万個/分※、のハイスループットなドロップレット生成
  • 高出力:最高圧~700kPa(Pro)※、低圧ではドロップレット化が難しい粘度の高い液体でも対応可能
  • 高精度:CV≦5%※で単分散・高再現性のドロップレット生成
  • 液混合:2液混合チップ(標準)によってドロップレット内混合・導入、細胞溶解、ゲル化等を実現
  • 多様性:数µm~280µmの範囲で W/O、O/W、GMD、W/O/W生成
  • 希少性:100µl以下の希少で微量なサンプル液にも対応可能
  • 応用性:カスタム設計チップ製造や独自の自動操作プロトコル作成が可能
  • 拡張性:多連・複合化やユニット・オプションの段階的導入が可能
  • 可視性:高速デジタル顕微鏡によってドロップレット生成をリアルタイムイメージング/直径計測

※装置構成、オプション選択やプロトコルに依ります。

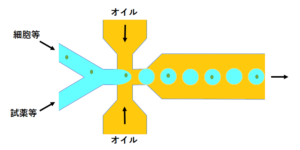

ドロップレット内での混合・調製とシングルセル単離のイメージ
細胞、微生物、ビーズなどのサンプル懸濁液を直径数µm~数百µmのドロップレットにハイスループットで単離し、マイクロ流路合流部で混合・導入される試薬や溶液を用いた細胞溶解、mRNA捕捉、酵素反応、抗原抗体反応、蛍光反応、PCRサイクル、ゲル化等の各種操作を個別のマイクロリアクターであるドロップレット内において行うことができます。

ドロップレット 細胞溶解 2液混合 ゲル化 ドロップレットジェネレーター DMSCS NTサイエンス

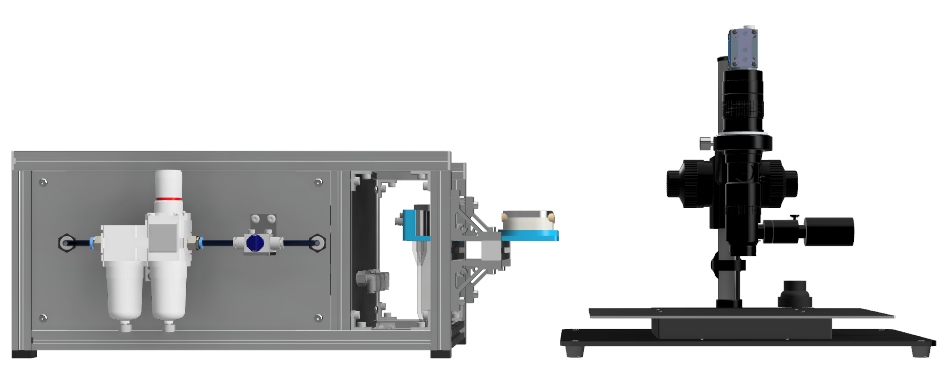

シングルセルドロップレットジェネレーター DMSCSシリーズ装置標準構成例
本シリーズは、受注生産制の一品物組立装置の為、装置構成・仕様、外観等は各ユザー様のご要望、用途、ご使用になる周囲環境やご予算等に合わせて変化する自由度の高い製品となっております。

タイプProBasic 3chBasic 2ch
マイクロ流体送液部無脈動ポンプ3ch無脈動ポンプ3ch無脈動ポンプ3ch
最高出力圧700kPa
(7000mbar)
200kPa
(2000mbar)
200kPa
(2000mbar)
エマルジョン生成速度
~10,000個/秒※
(~60万個/分)※
~5,000個/秒※
(~30万個/分)※
~5,000個/秒※
(~30万個/分)※
エマルジョン直径数µm~280µm程度※数µm~280µm程度※数µm~280µm程度※
出力圧入力操作3系統3系統2系統
流量フィードバック制御3系統オプションオプション
HFE流量値表示機能3系統
搭載リザーバー数332
ダブルエマルジョン機能オプションオプションオプション
温調部
オプションオプションオプション
光学部Pro高速デジタル顕微鏡
簡易寸法計測ソフトウェア
Basicデジタル顕微鏡
簡易寸法計測ソフトウェア
Basicデジタル顕微鏡
簡易寸法計測ソフトウェア
PC制御部制御PC
制御ソフトウェア
制御PC
制御ソフトウェア
制御PC
制御ソフトウェア
拡張ディスプレイ標準装備
オプションオプション
筐体・ラックPro筐体・ラックBasicフレーム筐体Basicフレーム筐体
単離検査顕微鏡付属オプションオプション

※参考であり、装置構成、オプション選択やプロトコルに依ります。
※内包する水相2液混合は必須ではありません。水相2液混合の機能無しの構成も可能です。

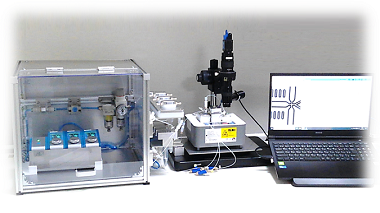

シングルセルドロップレットジェネレーター製作事例

※写真は、過去の製作例であって、現在の製品と仕様や外観が異なる部分があります。


装置参考ユーザー価格帯
290万~850万円程度(税別)
※上記以下の特定ご予算枠に当てはめる為の限定構成・仕様のカスタム装置をご要望の際は、弊社までご相談ください。
 想定する実験内容によっては、最低限の機能・仕様や構成要素の変更によって200万円(税別)程度から検討可能です。

※実際の見積価格は、個別具体的な装置構成、オプション機能及び仕様に依り増減いたします。
※消耗品や試薬品類は、上記装置参考価格帯に含まれません。
※商流や購入時期等によっても異なりますので、ご購入検討の際は都度お見積依頼ください。
※お届け先によっては、運送費、搬入・据付・組立設置費、遠方出張費などを別途加算させていただくことがございます。
※詳細は下記お問い合わせフォーム等によりお問い合わせください。


製品カタログ
シングルセルドロップレットジェネレーター DMSCSシリーズ


マイクロドロップレット生成試薬 008-FluoroSurfactant商品カタログ
マイクロドロップレット生成試薬 008-FluoroSurfactant


※本製品は、試験研究用です。ヒトまたは動物用の臨床診断や医療用機器等の用途に用いることはできません。



お問い合わせ
お問い合わせ

NTサイエンスへのお問い合わせ内容には、通常2営業日以内にご返信致します。

※装置や受注生産・特注品等の御見積にはお日にちを頂く場合がありますが、何卒ご容赦ください。

※フォーム営業及びスパム・迷惑行為は禁止です。


ご回答以外の不要な営業アプローチをすることはありませんのでお気軽にお問い合わせください。


    ご希望の連絡手段*
    特に指定無しメール電話FAX

    お問い合わせ内容*
    製品情報製品見積サポートその他



    その他連絡先

    ◆Email(各種お問い合わせやご注文用、セールスお断り)



    FAX(メール以外での御見積依頼、ご注文時等)



    参考文献
    • Bernath, Kalia et al. “In vitro compartmentalization by double emulsions: sorting and gene enrichment by fluorescence activated cell sorting.” Analytical biochemistry vol. 325,1 (2004): 151-7. doi:10.1016/j.ab.2003.10.005
    • Brower, Kara K et al. “Double emulsion flow cytometry with high-throughput single droplet isolation and nucleic acid recovery.” Lab on a chip vol. 20,12 (2020): 2062-2074. doi:10.1039/d0lc00261e
    • Chaipan C et al. “Single-Virus Droplet Microfluidics for High-Throughput Screening of Neutralizing Epitopes on HIV Particles.” Cell Chem Biol. 2017 Jun 22;24(6):751-757.e3. doi: 10.1016/j.chembiol.2017.05.009.
    • Gérard, Annabelle et al. “High-throughput single-cell activity-based screening and sequencing of antibodies using droplet microfluidics.” Nature biotechnology vol. 38,6 (2020): 715-721. doi:10.1038/s41587-020-0466-7
    • Kim, Samuel C et al. “Single-Cell RT-PCR in Microfluidic Droplets with Integrated Chemical Lysis.” Analytical chemistry vol. 90,2 (2018): 1273-1279. doi:10.1038/s42003-017-0006-2
    • Reece, Amy et al. “Microfluidic techniques for high throughput single cell analysis.” Current opinion in biotechnology vol. 40 (2016): 90-96. doi:10.1016/j.copbio.2016.02.015
    • Rotem, Assaf et al. “Single-cell ChIP-seq reveals cell subpopulations defined by chromatin state.” Nature biotechnology vol. 33,11 (2015): 1165-72. doi:10.1038/nbt.3383
    • Saikia, Mridusmita et al. “Simultaneous multiplexed amplicon sequencing and transcriptome profiling in single cells.” Nature methods vol. 16,1 (2019): 59-62. doi:10.1038/s41592-018-0259-9
    • Segaliny, AI. et al. “Functional TCR T cell screening using single-cell droplet microfluidics.” Lab Chip, 2018,18, 3733-3749. doi:10.1039/c8lc00818c
    • Shembekar, Nachiket et al. “Single-Cell Droplet Microfluidic Screening for Antibodies Specifically Binding to Target Cells.” Cell reports vol. 22,8 (2018): 2206-2215. doi:10.1016/j.celrep.2018.01.071
    • Sinha, Nidhi et al. “Integrating Immunology and Microfluidics for Single Immune Cell Analysis.” Frontiers in immunology vol. 9 2373. 16 Oct. 2018, doi:10.3389/fimmu.2018.02373
    • Sukovich, David J et al. “Bulk double emulsification for flow cytometric analysis of microfluidic droplets.” The Analyst vol. 142,24 (2017): 4618-4622. doi:10.1039/c7an01695f
    • Wen, Na et al. “Development of Droplet Microfluidics Enabling High-Throughput Single-Cell Analysis.” Molecules (Basel, Switzerland) vol. 21,7 881. 5 Jul. 2016, doi:10.3390/molecules21070881
    • Wimmers, F. et al. “Single-cell analysis reveals that stochasticity and paracrine signaling control interferon-alpha production by plasmacytoid dendritic cells.” Nat Commun 9, 3317 (2018). doi:10.1038/s41467-018-05784-3
    • Zhang, Qiang et al. “Development of a facile droplet-based single-cell isolation platform for cultivation and genomic analysis in microorganisms.” Scientific reports vol. 7 41192. 23 Jan. 2017, doi:10.1038/srep41192
    • Zhang, Ying et al. “A programmable microenvironment for cellular studies via microfluidics-generated double emulsions.” Biomaterials vol. 34,19 (2013): 4564-72. doi:10.1016/j.biomaterials.2013.03.002
    • Zinchenko, Anastasia et al. “One in a million: flow cytometric sorting of single cell-lysate assays in monodisperse picolitre double emulsion droplets for directed evolution.” Analytical chemistry vol. 86,5 (2014): 2526-33. doi:10.1021/ac403585p
