マイクロ流体1/4-28継手(回転タイプ)

DMUPT-TCFRPK10高耐食チューブ継手DMUPT-TCFFPK10
品番:MFDTF-LR16PK10(旧型式:DMUPT-TCFRPK10), MFDTF-LR16PK02(旧型式:DMUPT-TCFRPK02)
品名:1/4-28継手,PEEK,フェルール/フェルールリング付,回転タイプ
材質:PEEK
接続:1/4-28

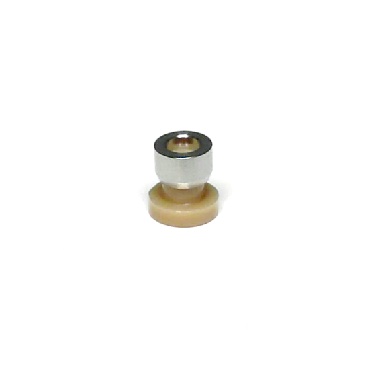

付属:PEEKフェルール/フェルールリング(商品コードMFDTF-FR16PK10、左上写真)
入数:10(MFDTF-LR16PK10), 2(MFDTF-LR16PK02)
用途:チューブ配管接続、圧力チェンバー/リザーバー接続
対象:NTサイエンス機器全て(一部の特注品等を除く)
価格:参考価格表
在庫:通常在庫品
納期:~1週間程度

特徴/説明
チューブ接続をする場合に、フェルール部分が継手本体に圧着されず、一度ネジを締めてもチューブをフリーに回転させることが可能です。チューブの不要なテンションやねじれ・回転を解消し、チューブ接続方向を簡単に変えることができます。
チューブ先端に一度取り付けられたフェルール/フェルールリング自体は固定されてしまうため、別売専用工具以外での取り外しができません。また、取り外しを行った際にフェルール部が破損してしまうことがあります。他のチューブへの付け替えや同じチューブへの付け直しの必要がある場合はご相談ください。

取付方法
①チューブをチューブパック付属の専用カッターを用いて必要な長さ分だけ切断し、切断面がフラットななるようにしてください。

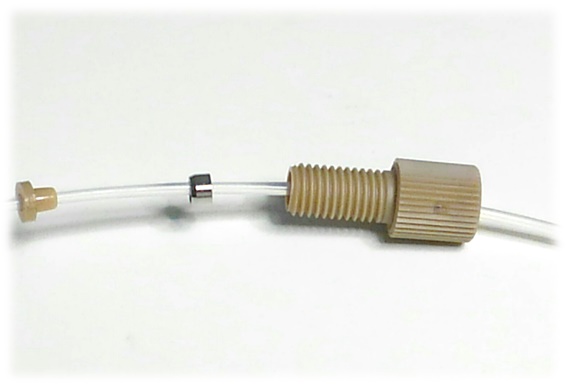

②下図のようにフェルール、フェルールリング(フェルール側に絞り加工面、継手側にフラットな面を向けます)、継手の順になるようにチューブに挿入します。
③チューブが抜け落ちないようにチューブを押し込んだ状態で継手を接続対象物に締め付けてください。
