マイクロドロップレットジェネレーター μ-Droplet NTS

ドロップレットスクリーニングを早くスムーズに

マイクロドロップレットジェネレーター（Microfluidic Droplet Generator）μ-Droplet NTSは、ハイスループット・高出力で直径数µm～数百µmの液滴（ドロップレット・エマルジョン）を生成するマイクロ流体装置です。微生物や細胞などのシングルセルドロップレット、2種類以上の溶液（サンプル溶液や試薬など）のドロップレット内混合、ドロップレットライブラリー生成、各種エマルジョン（W/O、W/O/W、O/W、G/Oなど）、ゲルマイクロドロップレット（GMD）、ドロップレット由来のマイクロ粒子・ビーズなど、多様なドロップレット生成工程を１つの装置で行うことが可能です。
マイクロ ドロップレットジェネレーター Microfluidic Droplet Generator ゲルマイクロドロップレット DMDGS μ-Droplet NT ＮＴサイエンス
※ライフサイエンス系向けで細胞や微生物のシングルセル化に主眼を置くシングルセル ドロップレットジェネレーターに関しては下記をご参照ください。
＞＞ シングルセル ドロップレットジェネレーター DMSCSシリーズ

主な用途

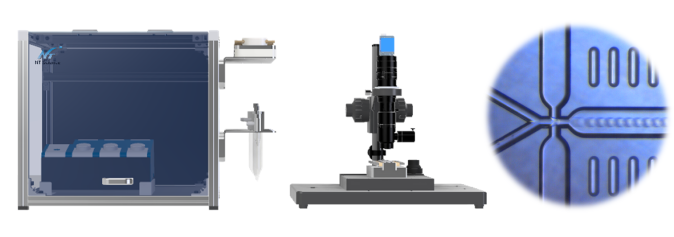

マイクロドロップレットジェネレーター μ-Droplet NTSの概要・特徴
マイクロ ドロップレットジェネレーター Microfluidic Droplet Generator ゲルマイクロドロップレット DMDGS ＮＴサイエンス

項目説明
生成方法マイクロ流体技術による圧力制御・加圧式
ドロップレットサイズ数μm～300μm（搭載チップ及び構成による）
生成速度最大約60万個/分（組成や装置構成による）
出力圧最大700kPa（機種による）
高背圧・15μm以下の流路、高速、高粘度液対応可能
内包液混合機能2～3液混合可能（搭載チップ及び構成による）
ドロップレット内合成やlysis反応も可能
ドロップレット種類W/O、O/W、W/O/W、GMD、G/Oなど多様
1装置を多目的利用可能
流路チップ・チップ材質流路径、形状、材質など、用途に合わせた豊富な選択肢
カスタム製作も可能
精度CV≦5%（プロトコルなどによる）
温調機能0～100℃（オプション）
観察・顕微鏡ユニット標準搭載
拡張性多年度にわたるユニットやオプションの追加・構成変更可能
ユニットごとの分割導入も可能
対象細胞・微生物、ゲル、粒子、ポリマー材料

※装置構成、オプション選択やプロトコルに依ります。

ドロップレットジェネレーターのアプリケーション例
ドロップレット生成の様子



マイクロハイドロゲルビーズ生成
アガロース、ヒアルロン酸、アルギン酸、ゼラチン、コラーゲン、ポリエチレングリコールジアクリレート（PEGDA）などをマイクロ流路チップ上で混合し、ゲルマイクロドロップレット（GMD）化します。生成したマイクロハイドロゲルビーズは、三次元培養担体や有効成分を保護する薬物送達（DDS）、ハイスループットスクリーニングなどの実験材料に用いることができます。


マイクロヤヌス粒子生成
2種類の異なった性質を持った内層液がドロップレット形成部直前で合流し、両側から交差する均等な外層液によって単分散なヤヌス粒子をハイスループット生成することができます。
マイクロ流体チップを用いたヤヌス粒子作製

微生物スクリーニング/微生物探索
微生物のドロップレットスクリーニングは、マイクロ流体技術を用いてマイクロメートルサイズのドロップレットを生成し、単一の微生物細胞を封入します。ドロップレット内でアッセイや培養を行い、微生物やその生産物を検出、分析や選別・分取を行う手法です。この技術は、従来のマイクロウェルプレートを用いたスクリーニングに比べて、時間、コスト、試薬の使用量等を大幅に削減できるハイスループットな手法です。

カスタム製作
本製品は、受注生産制のカスタム組立装置であり、各ユーザー様の実験内容、目標、ご使用になる周囲環境などに合わせた装置構成・仕様や外装などをご提案・製作いたします。最適な提案のため、詳細なご要望をお聞かせください。

装置構成・価格の例（2025/12/26現在）
現実的なご検討や予算確保の際に更に価格を低減させる必要がございましたら個別具体的に不要な要素・オプションを削る（搭載しないでおく）ことで更なる価格低減も検討可能です。実験内容や目標などに合わせて装置を提案・製作いたしますので、詳細なご要望をお聞かせください。
※税抜300万円以下の物に関しては、想定する実験内容などによって実現可否が変わり、追加導入が必要な場合があります。

タイプ最高出力圧 生成速度送液系統流量センサー標準単価(税抜)
WEB単価(税抜)
最小限特殊構成要ご相談要ご相談要ご相談要ご相談¥2,550,000～
¥2,295,000～
E-2CHタイプ200kPa
(2000mbar)		～30万個/分※ 2液系オプションお問い合わせ
E-2.5CHタイプ200kPa
(2000mbar)		～30万個/分※ 3液系※
※内包2液混合比同率		オプションお問い合わせ
E-2.5CH温調タイプ200kPa
(2000mbar)		～30万個/分※ 3液系※
※内包2液混合比同率		オプションお問い合わせ
E-3CHタイプ200kPa
(2000mbar)		～30万個/分※ 3液系オプションお問い合わせ
E-3CH温調タイプ200kPa
(2000mbar)		～30万個/分※ 3液系オプションお問い合わせ
H-3CHタイプ700kPa
(7000mbar)		～60万個/分※ 3液系3液系お問い合わせ
H-3CH温調タイプ700kPa
(7000mbar)		～60万個/分※3液系3液系お問い合わせ
H-4CHタイプ700kPa
(7000mbar)		～60万個/分※4液系4液系お問い合わせ
H-4CH温調タイプ700kPa
(7000mbar)		～60万個/分※4液系4液系お問い合わせ
その他構成・タイプお打ち合わせお打ち合わせお打ち合わせお打ち合わせお問い合わせ

※商流や購入時期等によっても異なりますので、ご購入検討の際は都度お見積依頼ください。
※実際の見積価格は、個別具体的な装置構成、オプション機能及び仕様に依り増減いたします。
※消耗品や試薬品類は、上記装置参考価格帯に含まれません。
※お届け先によっては、運送費、搬入・据付・組立設置費、遠方出張費などを別途加算させていただくことがございます。

製品カタログ
マイクロドロップレットジェネレーター μ-Droplet NTS
※旧DMDGSは名称がμ-Droplet NTSへ変更となり、旧DMHGSに関しては本製品と統合されましたのでご了承ください。
※DMSCS（シングルセル化）に関しても本製品に包括されることとなりましたのでご了承ください。
※本製品は、試験研究用です。ヒトまたは動物用の臨床診断や医療用機器等の用途に用いることはできません。

マイクロドロップレット生成試薬 008-FluoroSurfactant商品カタログ
マイクロドロップレット生成試薬 008-FluoroSurfactant
※本製品は、試験研究用です。ヒトまたは動物用の臨床診断や医療用機器等の用途に用いることはできません。

Q&A
Q：この装置でサンプルをウェルプレートに分取できますか？
A：本製品にはサンプルをウェルプレートへ直接分取する機能はありませんが、別途一般的なセルソーターなどの機器のご利用で分取できます。

お問い合わせ
お問い合わせ

NTサイエンスへのお問い合わせ内容には、通常2営業日以内にご返信致します。

※装置や特注品の御見積は、通常よりもお時間を要する場合がありますので、予めご了承ください。



旧来の050IP電話番号廃止のお知らせ：

事業者のサービス終了に伴い、050-5539で始まる番号は2025年3月31日をもって廃止となりました。
製品お問い合わせや見積依頼は下記お問い合わせフォーム、メール又はFAXにてお願い致します。



ご回答以外の不要な営業アプローチをすることはありませんのでお気軽にお問い合わせください。



◆お問い合わせフォーム

※営業・セールス、スパム、迷惑行為は禁止です。



    お問い合わせ内容（必須）
    製品情報製品見積サポートその他



    その他連絡先

    ◆メール



    ※営業・セールス、スパム、迷惑行為は禁止です。
    ※nt-science.com からのメールをブロック解除し、迷惑メールフォルダをご確認ください。



    ◆FAX

    ※当日受注分：平日17:30まで（土日祝日、休業期間を除く）

    参考文献

    • Babnigg G, Sherrell D, Kim Y, et al. Data collection from crystals grown in microfluidic droplets. Acta Crystallogr D Struct Biol. 2022;78(Pt 8):997-1009. doi:10.1107/S2059798322004661
    • Chokkalingam V, Tel J, Wimmers F, et al. Probing cellular heterogeneity in cytokine-secreting immune cells using droplet-based microfluidics. Lab Chip. 2013;13(24):4740-4744. doi:10.1039/c3lc50945a
    • Haller, B., Göpfrich, K., Schröter, M., Janiesch, J.-W., Platzman, I., & Spatz, J. P. (2018). Charge-controlled microfluidic formation of lipid-based single- and multicompartment systems. Lab on a Chip, 18(17), 2665-2674. https://doi.org/10.1039/C8LC00582F
    • Jang M, Koh I, Lee SJ, Cheong JH, Kim P. Droplet-based microtumor model to assess cell-ECM interactions and drug resistance of gastric cancer cells. Sci Rep. 2017;7:41541. Published 2017 Jan 27. doi:10.1038/srep41541
    • Li M, Liu H, Zhuang S, Goda K. Droplet flow cytometry for single-cell analysis. RSC Adv. 2021;11(34):20944-20960. Published 2021 Jun 14. doi:10.1039/d1ra02636d
    • Potenza L, Kozon L, Drewniak L, Kaminski TS. Passive Droplet Microfluidic Platform for High-Throughput Screening of Microbial Proteolytic Activity. Anal Chem. 2024;96(40):15931-15940. doi:10.1021/acs.analchem.4c02979
    • Regnault C, Dheeman DS, Hochstetter A. Microfluidic Devices for Drug Assays. High Throughput. 2018;7(2):18. Published 2018 Jun 20. doi:10.3390/ht7020018
    • Ren C, Lee A. History and Current Status of Droplet Microfluidics. In: Ren C, Lee A, eds. Droplet Microfluidics. Royal Society of Chemistry; 2020:1-14. doi:10.1039/9781839162855-00001.
    • Sinha N, Subedi N, Tel J. Integrating Immunology and Microfluidics for Single Immune Cell Analysis. Front Immunol. 2018;9:2373. Published 2018 Oct 16. doi:10.3389/fimmu.2018.02373
    • Tiemeijer BM, Tel J. Hydrogels for Single-Cell Microgel Production: Recent Advances and Applications. Front Bioeng Biotechnol. 2022;10:891461. Published 2022 Jun 17. doi:10.3389/fbioe.2022.891461
    • Tu R, Zhang Y, Hua E, et al. Droplet-based microfluidic platform for high-throughput screening of Streptomyces. Commun Biol. 2021;4(1):647. Published 2021 May 31. doi:10.1038/s42003-021-02186-y
    • Yang S, Guo F, Kiraly B, et al. Microfluidic synthesis of multifunctional Janus particles for biomedical applications. Lab Chip. 2012;12(12):2097-2102. doi:10.1039/c2lc90046g
