リポソーム・脂質ナノ粒子作製チップ LNPSCシリーズ

リポソームナノ粒子作製

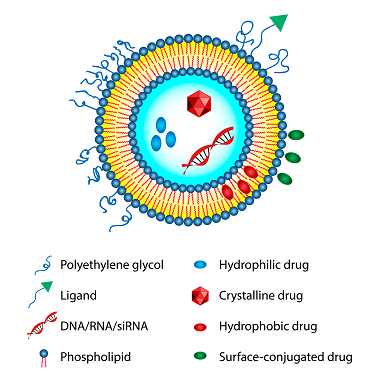

リポソーム・脂質ナノ粒子作製チップ LNPSCシリーズは、ナノサイズのリポソーム・脂質粒子（LNP）等を作製する為のガラス製マイクロ流路チップです。

主な用途

  • DDS研究
  • ワクチン研究（例：mRNA-LNP）
  • バイオ医薬品研究
  • 遺伝子治療研究

    •
    hydrodynamic flow focusing (HFF)タイプリポソームナノ粒子HFF作製チップ
    流体力学的流体集束(HFF)タイプは、外層液の反溶媒によって内層液の脂質溶液を集束させ、層流境界面での拡散混合促進によって溶媒中に溶解していた脂質粒子形成を行います。
    LNPSC-HFFGH150は、エッチングによって加工された高精度なマイクロ流路を持ち、脂質合流部の3D微細孔構造によって効率的な形成と流路壁への沈着回避を可能にします。5INポート構造によってAPI成分の注入を粒子形成と同時に行う事も可能です。


    staggered herringbone mixer (SHM)タイプリポソームナノ粒子LNP作製マイクロミキサーチップ
    ジグザグヘリンボーンミキサー（SHM）タイプによるマイクロ流体混合は、ジグザグに配置された無数のヘリンボーン溝によって層流を分岐・方向転換させ、拡散混合効率を向上させます。
    LNPSC-SHMGHは、反溶媒の外層液によって脂質溶液を集束させる2D構造に加えて、混合効率を上げる為のヘリボーン溝も備えています。特別なノウハウやスキル無しで様々なナノサイズのリポソーム等の粒子を簡便に作製することができる製品です。
    実験用シリンジポンプ等に一般的なルアー接続又は1/4-28ネジ接続の接続パーツが予め付加されているため、既存のマイクロ流体ポンプでもご使用いただけます。


    LNPSCシリーズ

    商品コード商品名チップ材質ポート接続参考価格
    （税抜）    		通常納期
    在庫目安
    LNPSC-HFFGH150HFFﾘﾎﾟｿｰﾑﾅﾉ粒子作製ﾁｯﾌﾟ
    （接続別途）    		ガラス5IN/1OUTポート
    側面ポート    		￥117,0006～8週間程度
    受注生産
    LNPSC-SHMGHFLSHMﾘﾎﾟｿｰﾑﾅﾉ粒子作製ﾁｯﾌﾟｷｯﾄ
    IN側メスルアー接続
    接続チューブ付    		ガラス2IN/1OUTポート
    IN側メスルアー接続
    OUTチューブ    		￥82,000～1週間
    （在庫品）
    LNPSC-SHMGHMQSHMﾘﾎﾟｿｰﾑﾅﾉ粒子作製ﾁｯﾌﾟｷｯﾄ
    IN側オス1/4-28UNF接続
    接続チューブ付    		ガラス2IN/1OUTポート
    IN側オス1/4-28UNF接続
    OUTチューブ    		￥82,000～1週間
    （在庫品）

    ※LNPSC-HFFGH150のチップ本体部分は、ドロマイト社製です。


    参考文献：

  • Björnmalm, Mattias et al. “Engineering and evaluating drug delivery particles in microfluidic devices.” Journal of controlled release : official journal of the Controlled Release Society vol. 190 (2014): 139-49. doi:10.1016/j.jconrel.2014.04.030
  • Carugo, Dario et al. “Liposome production by microfluidics: potential and limiting factors.” Scientific reports vol. 6 25876. 19 May. 2016, doi:10.1038/srep25876
  • Cheung, Calvin C L et al. “Microfluidic Production of Lysolipid-Containing Temperature-Sensitive Liposomes.” Journal of visualized experiments : JoVE ,157 10.3791/60907. 3 Mar. 2020, doi:10.3791/60907
  • Cheung, Calvin C L, and Wafa T Al-Jamal. “Sterically stabilized liposomes production using staggered herringbone micromixer: Effect of lipid composition and PEG-lipid content.” International journal of pharmaceutics vol. 566 (2019): 687-696. doi:10.1016/j.ijpharm.2019.06.033
  • Kastner, Elisabeth et al. “High-throughput manufacturing of size-tuned liposomes by a new microfluidics method using enhanced statistical tools for characterization.” International journal of pharmaceutics vol. 477,1-2 (2014): 361-8. doi:10.1016/j.ijpharm.2014.10.030
  • Shepherd, Sarah J et al. “Scalable mRNA and siRNA Lipid Nanoparticle Production Using a Parallelized Microfluidic Device.” Nano letters vol. 21,13 (2021): 5671-5680. doi:10.1021/acs.nanolett.1c01353
  • Yu, Bo et al. “Microfluidic methods for production of liposomes.” Methods in enzymology vol. 465 (2009): 129-41. doi:10.1016/S0076-6879(09)65007-2
  • Zizzari, Alessandra et al. “Continuous-Flow Production of Injectable Liposomes via a Microfluidic Approach.” Materials (Basel, Switzerland) vol. 10,12 1411. 10 Dec. 2017, doi:10.3390/ma10121411

    •
    ※本シリーズは、試験研究用です。
